맨홀
동양콘크리트산업(주)은 항상 고객여러분과 함께 하는 기업이 되겠습니다.
원형PC맨홀 (블록아웃형) (KS F 4012)
KS제품으로 일반맨홀에 비하여 높은 강도, 높은 수밀성이 장점
■ 첨부파일 다운로드
동양_PC맨홀단가표_조달청물품식별번호_2020년.xlsx

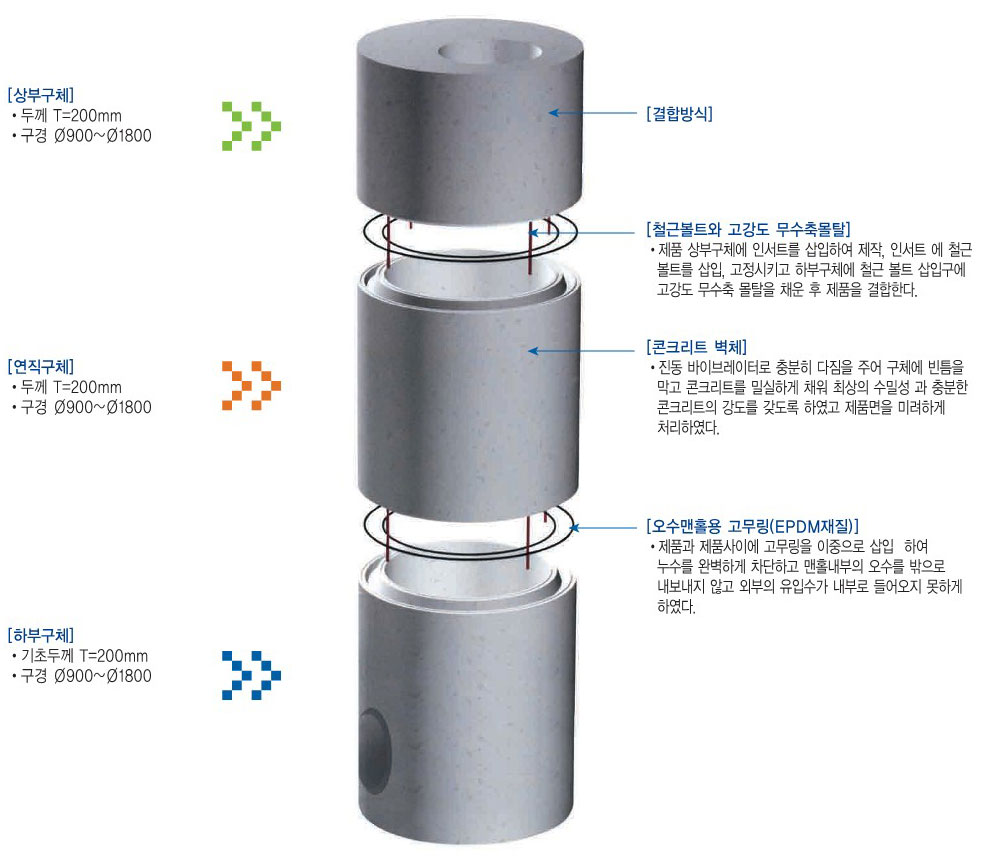

콘크리트 맨홀 블록 접합 구조

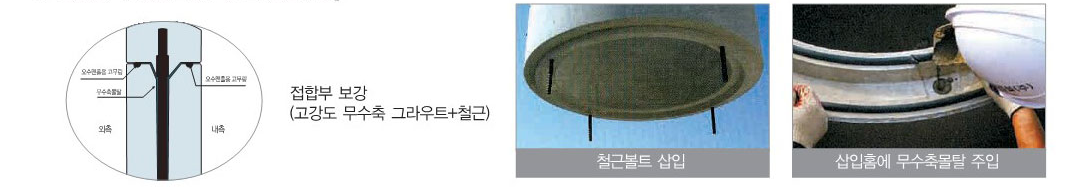

1. 일체화 구조를 위한 철근 볼트 보강

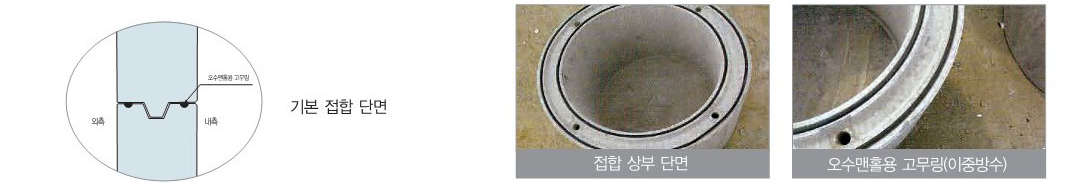

2. 이중 지수용 고무링

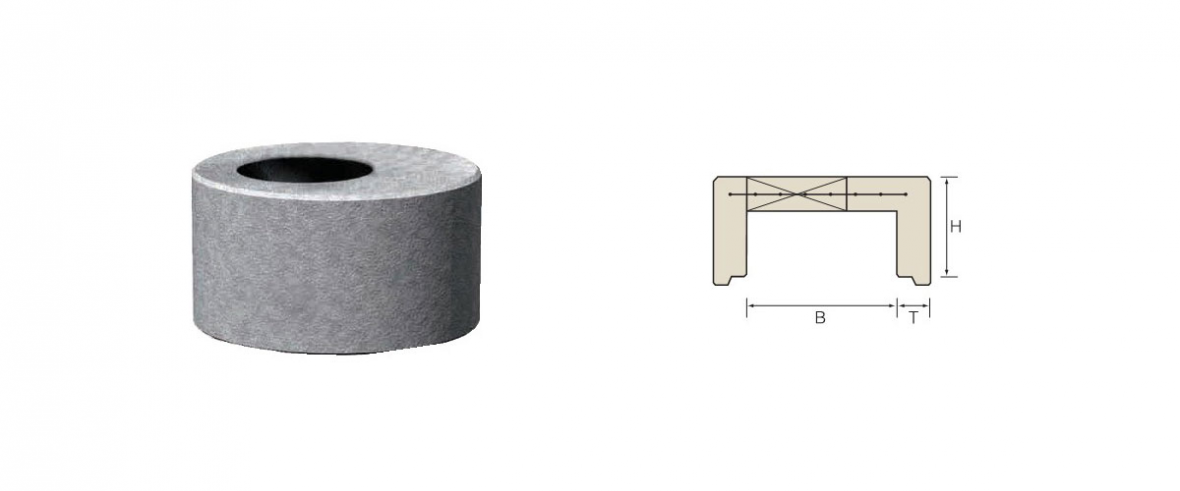

상부구체
표준 규격도
단위:mm
| 품목 | 규격 | 직경(ø) | 높이(H) | 두께(t) | 물품식별번호 |
|---|---|---|---|---|---|
| 원형1호 ø900 | ø900 X H200 X t200 | 900 | 200 | 200 | 22738376 |
| ø900 X H300 X t200 | 900 | 300 | 200 | 22738377 | |
| ø900 X H400 X t200 | 900 | 400 | 200 | 22738378 | |
| ø900 X H500 X t200 | 900 | 500 | 200 | 22738379 | |
| ø900 X H600 X t200 | 900 | 600 | 200 | 22738380 | |
| ø900 X H700 X t200 | 900 | 700 | 200 | 22738381 | |
| ø900 X H800 X t200 | 900 | 800 | 200 | 22738382 | |
| ø900 X H900 X t200 | 900 | 900 | 200 | 22738383 | |
| ø900 X H1000 X t200 | 900 | 1000 | 200 | 22738384 | |
| ø900 X H1100 X t200 | 900 | 1100 | 200 | 22738385 | |
| ø900 X H1200 X t200 | 900 | 1200 | 200 | 22738386 | |
| 원형2호 ø1200 | ø1200 X H200 X t200 | 1200 | 200 | 200 | 22738368 |
| ø1200 X H300 X t200 | 1200 | 300 | 200 | 22738369 | |
| ø1200 X H400 X t200 | 1200 | 400 | 200 | 22738370 | |
| ø1200 X H500 X t200 | 1200 | 500 | 200 | 22738371 | |
| ø1200 X H600 X t200 | 1200 | 600 | 200 | 22738372 | |
| ø1200 X H700 X t200 | 1200 | 700 | 200 | 22738373 | |
| 원형3호 ø1500 | ø1500 X H200 X t200 | 1500 | 200 | 200 | 22738317 |
| ø1500 X H300 X t200 | 1500 | 300 | 200 | 22738318 | |
| ø1500 X H400 X t200 | 1500 | 400 | 200 | 22738319 | |
| ø1500 X H500 X t200 | 1500 | 500 | 200 | 22738320 | |
| ø1500 X H600 X t200 | 1500 | 600 | 200 | 22738316 | |
| ø1500 X H700 X t200 | 1500 | 700 | 200 | 22738315 | |
| 원형4호 ø1800 | ø1800 X H200 X t200 | 1800 | 200 | 200 | 22738387 |
| ø1800 X H300 X t200 | 1800 | 300 | 200 | 22738388 | |
| ø1800 X H300 X t200 | 1800 | 300 | 200 | 22738389 | |
| ø1800 X H400 X t200 | 1800 | 400 | 200 | 22738390 | |
| ø1800 X H500 X t200 | 1800 | 500 | 200 | 22738391 | |
| ø1800 X H600 X t200 | 1800 | 600 | 200 | 22738392 |
좌우 스크롤로 확인하세요.
연직구체
표준 규격도
단위:mm
| 품목 | 규격 | 직경(ø) | 높이(H) | 두께(t) | 물품식별번호 |
|---|---|---|---|---|---|
| 원형1호 ø900 | ø900 X H500 X t200 | 900 | 500 | 200 | 22738374 |
| ø900 X H1000X t200 | 900 | 1000 | 200 | 22738375 | |
| 원형2호 ø1200 | ø1200 X H500 X t200 | 1200 | 500 | 200 | 22738367 |
| ø1200 X H1000 X t200 | 1200 | 1000 | 200 | 22750080 | |
| 원형3호 ø1500 | ø1500 X H500 X t200 | 1500 | 500 | 200 | 22738321 |
| ø1500 X H1000 X t200 | 1500 | 1000 | 200 | 22750082 | |
| 원형4호 ø1800 | ø1800 X H500 X t200 | 1800 | 500 | 200 | 22738395 |
| ø1800 X H1000 X t200 | 1800 | 1000 | 200 | 22750084 |
좌우 스크롤로 확인하세요.

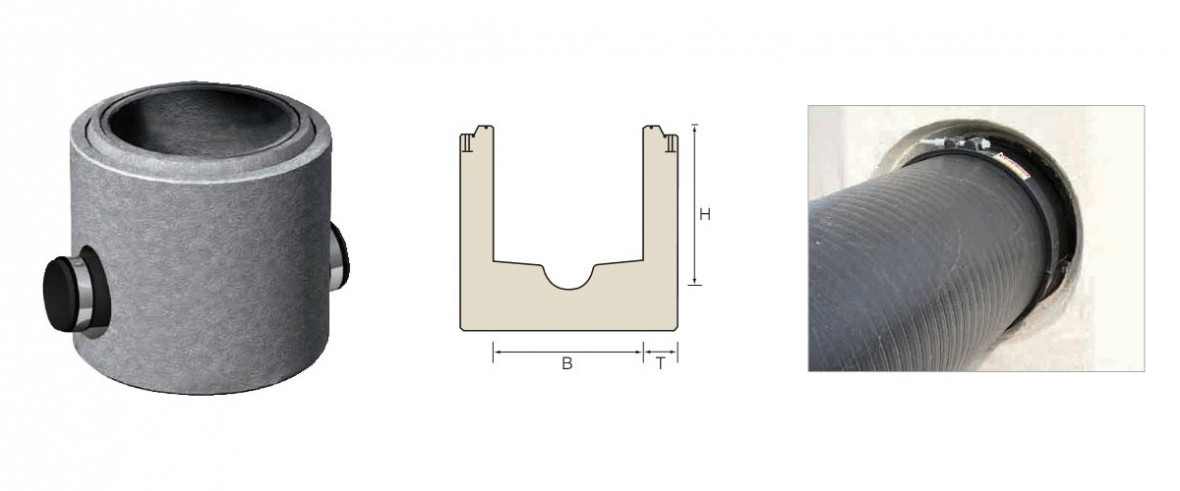

하부구체
표준 규격도
단위:mm
| 품목 | 규격 | 직경(ø) | 높이(H) | 두께(t) | 물품식별번호 | |
|---|---|---|---|---|---|---|
| 원형1호 ø900 | 블록아웃형 | ø900 X H600 X t200 | 900 | 600 | 200 | 22749991 |
| ø900 X H1000X t200 | 900 | 1000 | 200 | 22750087 | ||
| 관삽입형 | ø900 X H600 X t200 | 900 | 600 | 200 | 22750963 | |
| ø900 X H1000X t200 | 900 | 1000 | 200 | 22750964 | ||
| 원형2호 ø1200 | 블록아웃형 | ø1200 X H1200 X t200 | 1200 | 1200 | 200 | 22750081 |
| 원형3호 ø1500 | 블록아웃형 | ø1500 X H1500 X t200 | 1500 | 1500 | 200 | 22750083 |
| 원형4호 ø1800 | 블록아웃형 | ø1800 X H1300 X t200 | 1800 | 1300 | 200 | 22750085 |
| ø1800 X H1800 X t200 | 1800 | 1800 | 200 | 22750086 | ||
좌우 스크롤로 확인하세요.※ 고무커넥터는 별도구매
※ 블록아웃형 + 고무커넥터 ☞ 고무커넥터 일체형

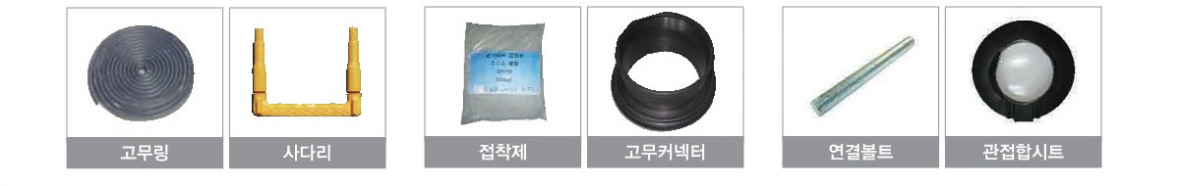

부속품
표준 규격도
단위:mm
| 품목 | 규격 | 물품식별번호 | |
|---|---|---|---|
| 부속품 | 고무링 | ø900mm | 22738311 |
| ø1200mm | 22738310 | ||
| ø1500mm | 22738309 | ||
| ø1800mm | 22738308 | ||
| 사다리 | ø200mm X ø200mm | 22738312 | |
| ø300mm X ø200mm | 22738313 | ||
| 연결볼트 | ø16 X ø200mm | 22738314 | |
| 고무커넥터 | ø150mm | 22757865 | |
| ø200mm | 22757866 | ||
| ø250mm | 22757867 | ||
| ø300mm | 22757868 | ||
| 접착제(무수축몰탈) | 22760568 | ||
좌우 스크롤로 확인하세요.
